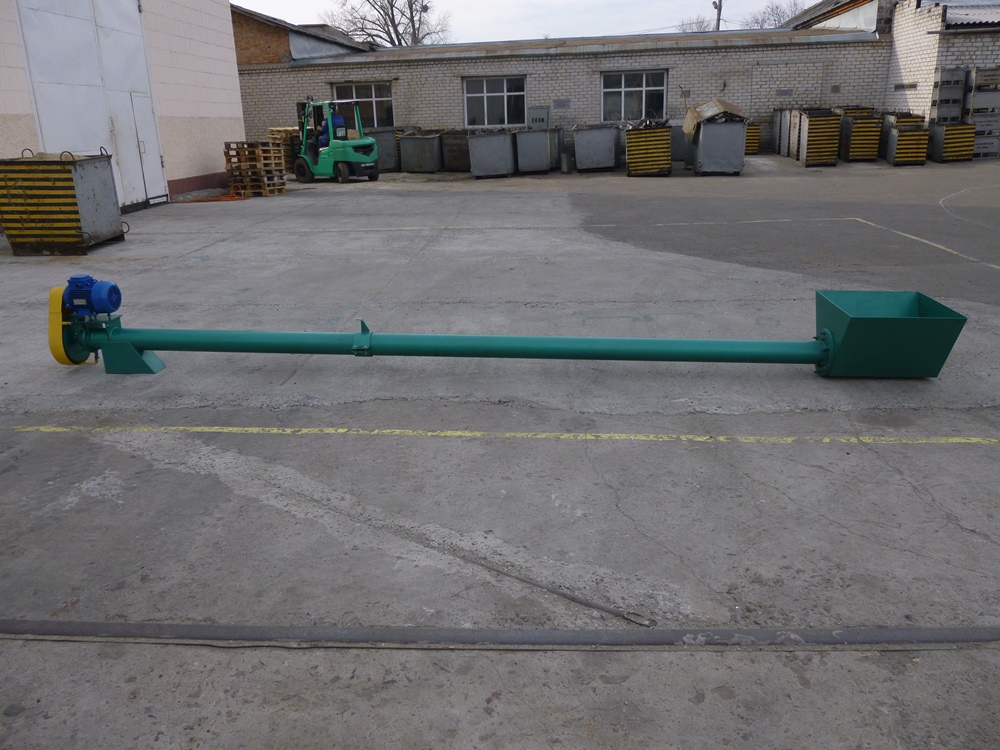

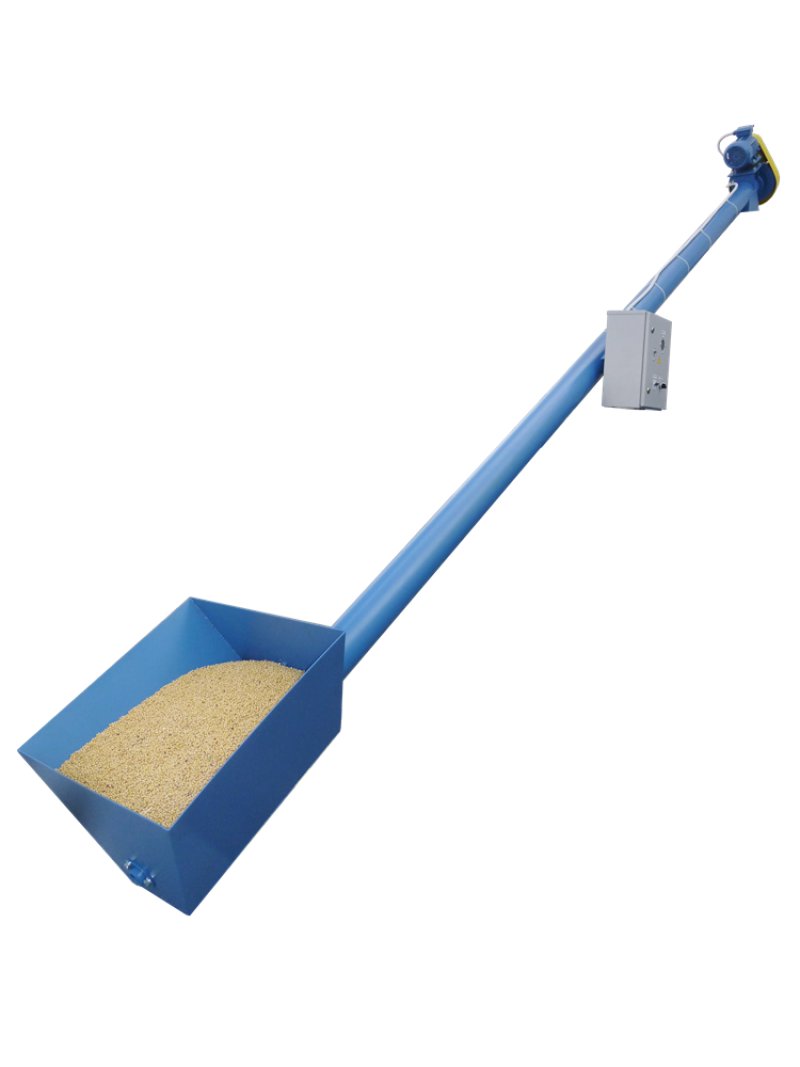

ПИТАТЕЛЬ ШНЕКОВЫЙ ПШП-130
НАЗНАЧЕНИЕ
для подачи зерна или продуктов его переработки на технологическое оборудование под разными углами от 30° до 60°
ПРЕИМУЩЕСТВА
- простая, но надежная конструкция
- некрепиться к полу - есть возможность перемещать по цеху
СЫРЬЕ
соя, рапс, горох, зерновые культуры

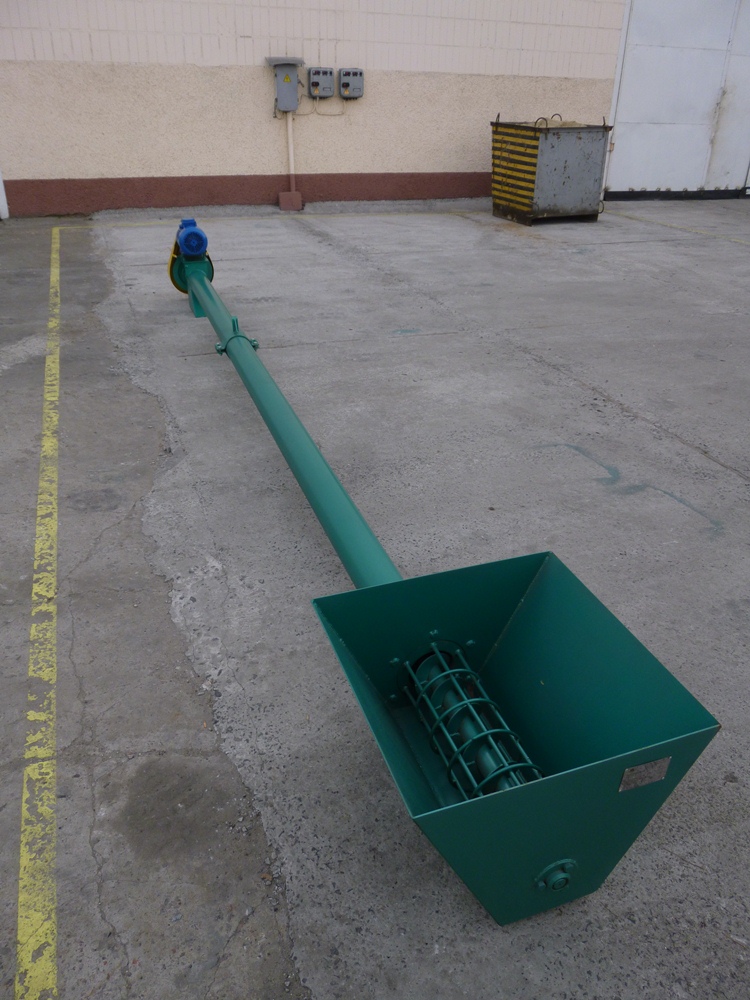

Состоит из следующих основных узлов:
- бункер приемный
- труба шнека, в которой на подшипниках вращается шнек
- привод (крепится на салазках к трубе)
- подставка
- выгрузочный патрубок (расположен в верхней части трубы)
Угол наклона питателя регулируется при помощи подставки.
Зерно поступает на винт винт шнека и перемещается к выгрузочному патрубку.
- Параметр Значение
- Производительность, до т/ч: 1,5
- Диаметр винта, мм: 115
- Длина, мм: 5760
- Ширина, мм: 600
- Высота, мм: 585
- Мощность, кВт: 1,5
- Масса, кг: 220
Питатель состоит из приемного бункера, которые установлены на трубе.
В трубе на подшипниках качения установлен винт шнека, который приводится в движение через клиноременную передачу от электродвигателя.
В верхней части трубы расположен выгрузочный патрубок.
Угол наклона регулируется при помощи подставки.
ПОДГОТОВКА ПИТАТЕЛЯ К РАБОТЕ
Снять ограждение ременной передачи и проверить натяжку ремней, при необходимости подтянуть их.
Проверить наличие смазки в подшипниках, для чего снять крышки подшипниковых узлов. При необходимости пополнить смазку /Литол-24/ и установить крышки и ограждение на место.
Установить питатель на рабочем месте согласно технологической схеме, выдержав при этом номинальные углы наклона питателя при помощи подставки. Зафиксировать при этом колесную пару от перемещения.
Подключить привод к сети переменного тока.
Присоединить выпускной патрубок согласно технологической схемы.
Проверить работу питателя на холостом ходу.
ВНИМАНИЕ:
Посмотреть в загрузочный бункер и проверить направление вращения шнека на выгрузку продукта.
При необходимости изменить направление вращения шнека.
Обкатку питателя на холостом ходу проводят не более 10 мин.
При этом, допускаются отдельные касания пера шнека о трубу, которые исчезают при работе под нагрузкой.
